MEMBRANDOSE
M1 CEE
Deckel – Dose – Dichtring
DDD GARANTIERT
Blitzschnelle Starkstrominstallation
Die Membrandose M1 CEE, eine Weiterentwicklung der vielfach verbauten M-Serie, liefert dem Installateur zahlreiche Vorteile bei der Installation von Drehstrom. Der Clou daran ist das dreiteilige DDD-System: Der Deckel ist dank Nagelführung schnell montiert. Kabel und Rohre können durch die clevere Membrantechnik der Dose in Windeseile absolut betondicht und sicher zugentlastet eingeführt werden. Der eigens konzipierte Dichtring garantiert eine Schutzklasse von IP 44, welche nach DIN 60309 für CEE-Stecker notwendig ist. Anders gesagt: Schnell. Einfach. Primo. Überzeugen Sie sich selbst.
Die Membrandose
M1 CEE in Aktion!
Gerätedose M1 CEE
Die Membrandose M1 CEE bietet mit ihrem achteckigen Aufbau deutlich mehr Installationsraum als bisherige Dosen. Die integrierte Nagelführung erleichtert die Montage sowohl an der Wand als auch an der Decke. Durch die optionalen Flügel ist auch das Anbringen direkt an der Stahlarmierung leicht. Der Dichtring der Schutzklasse IP 44 verhindert das Eindringen von Feuchtigkeit in die Dose, wodurch die erforderliche DIN 60309 erfüllt wird. Die M1 CEE ist demnach geeignet für die Verwendung von CEE-Geräteeinsätzen 16 A. Dank der großen Einbauöffnung von 70 mm ist die Membrandose auch ideal als Deckenverbindungsdose einsetzbar.
Membrandose M1 CEE
Länge: 110 mm, Breite: 74 mm, Einbautiefe: 85 mm
Downloads:
MEMBRANDOSE M1 CEE VON PRIMO

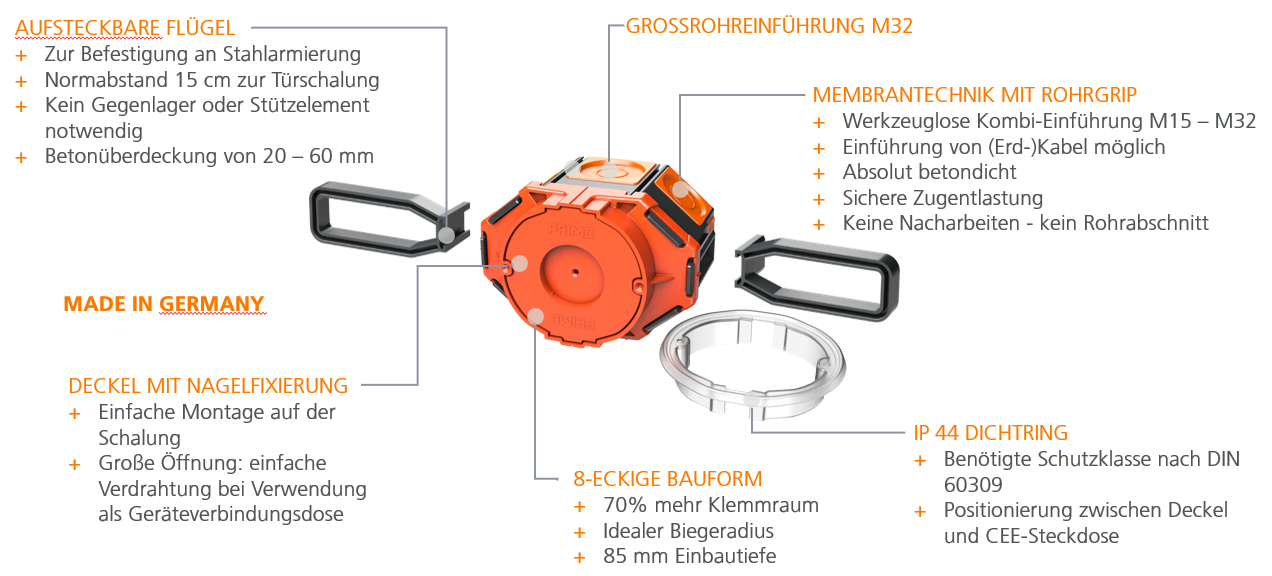

Alle Vorteile auf einem Blick!
Einfache Montage in
wenigen Schritten
1
Deckel mit Hilfe der integrierten Nagelfixierung an die Schalung montieren.
2
Membrane mit Cuttermesser öffnen.
3
Rohr einführen. Die Membran umschließt das Rohr komplett und sorgt so für eine absolut betondichte Installation.
4
Der integrierte Rohrgrip garantiert eine sichere Zugentlastung. Darüber hinaus ist kein Kürzen der Rohre mehr erforderlich.
5
Dose auf den Deckel stecken.
6

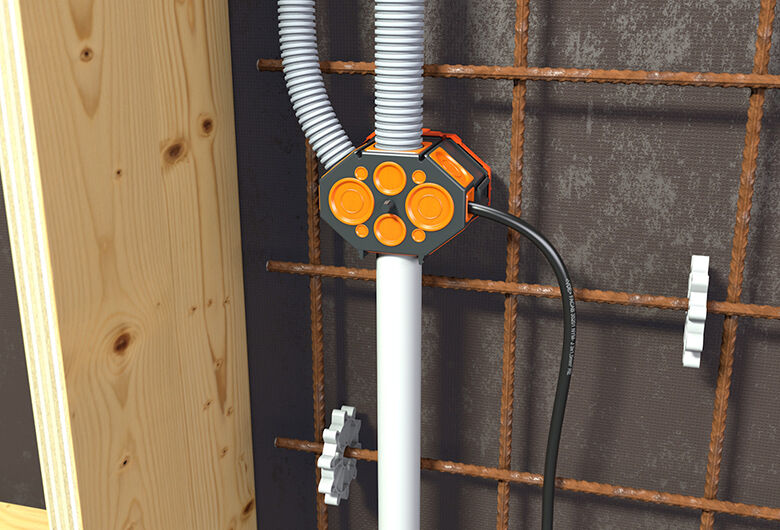

Kabel oder starre Rohre können ebenfalls eingeführt werden.
7
Nach der Betonage Deckel durch Hammerschlag öffnen.
8
IP 44 Dichtring auf Dose setzen. So wird das Eindringen von Feuchtigkeit verhindert und die Installation nach DIN 60309 ist garantiert.
9
CEE Unterputzsteckdose installieren und mit Schrauben befestigen.
10
CEE-Stecker einstecken, fertig!
1
Flügel an die Membrandose anbringen und Deckel aufsetzen.
2
Flügel geben 15 cm Normabstand zur Türschalung vor.
3
Je nach Befestigungsrichtung der Flügel sind Betondeckungen von 20 – 40 mm oder 40 – 60 mm möglich.
4
Einfache Montage auf der Stahlarmierung durch Rödeldraht/Drilldraht.
5
Zweite Schalung anbringen. Flexible Flügel passen sich der jeweiligen Betondeckung an.
6
Nach der Betonage Deckel durch Hammerschlag öffnen.
7
IP 44 Dichtring auf Dose setzen. So wird das Eindringen von Feuchtigkeit verhindert und die Installation nach DIN 60309 ist garantiert.
8
CEE Unterputzsteckdose installieren und mit Schrauben befestigen.
9
CEE-Stecker einstecken, fertig!
Zubehör für die M-Serie
Aufsteckrahmen
Flügel
