C-SERIE
Die clevere Verbindung
KRALLMUFFEN, WAND- & DECKENÜBERGÄNGE
Schnell und einfach verbunden
Die C-Serie vereint die neueste Technik von Tüllen, Krümmern und Krallmuffen. Die Übergänge und Verbinder garantieren dank der hauseigenen Rohrgrip-Technologie eine absolut sichere Zugentlastung im Betonbau – völlig unabhängig davon, welcher Rohr-Hersteller verwendet wird. Eine zusätzliche Fixierung durch Klebeband oder andere Hilfsmittel wie bisher üblich ist nun nicht mehr notwendig.
Der besondere Clou der neuen Baureihe sind die optionalen Flügel, mit denen die C-Serie direkt an der Stahlarmierung befestigt werden kann. Ganz ohne Gegenlager oder Stützelement können so Betonüberdeckungen von 20 bis 40 mm – je nach Aufsteckrichtung – erreicht werden.
Aufgrund der standardmäßigen Schraubdome entfällt zusätzliches Bohren nach Montage der Muffen, Krümmer, Übergangs- oder Endtüllen. Durch die kleine Bauform werden die Kunststoffteile auch bei sehr engen Stahlarmierungen oder zur Weiterführung von Rohren unter dem Estrich problemlos verwendet. So liefert jeder Elektroinstallateur in kurzer Zeit qualitativ hochwertige Arbeit. Überzeugen Sie sich selbst.
Die C-Serie in Aktion!
Zubehör für höchste Qualität
Mithilfe der Krallmuffen, erhältlich in den Größen M20, M25, M32 und M40, lassen sich zwei Rohrenden mit nur einem Handgriff sicher und betondicht verbinden.
Auf den Nagel- und Klebeboden gesteckt werden die Muffen dann zur End- und Übergangstülle. Über das durchdachte Stecksystem können mehrere Tüllen egal welcher Größe aneinandergereiht und kombiniert werden. Der gleiche Boden wird ebenso von den Krümmern genutzt, wodurch diese stabil an Tüllen angereiht werden können.
Durch den idealen Biegeradius von 30° ermöglichen die Wand- und Deckenkrümmer einen sicheren und komfortablen Einzug von Kabeln. Der Stützanker gibt den Krümmern (erhältlich in den Größen M20, M25 und M32) den perfekten Halt und verhindert somit ein Herausreißen aus der Schalung.
Alle fünf Varianten überzeugen mit absoluter Betondichte und sicherer Zugentlastung.
Krallmuffe C20 - C40

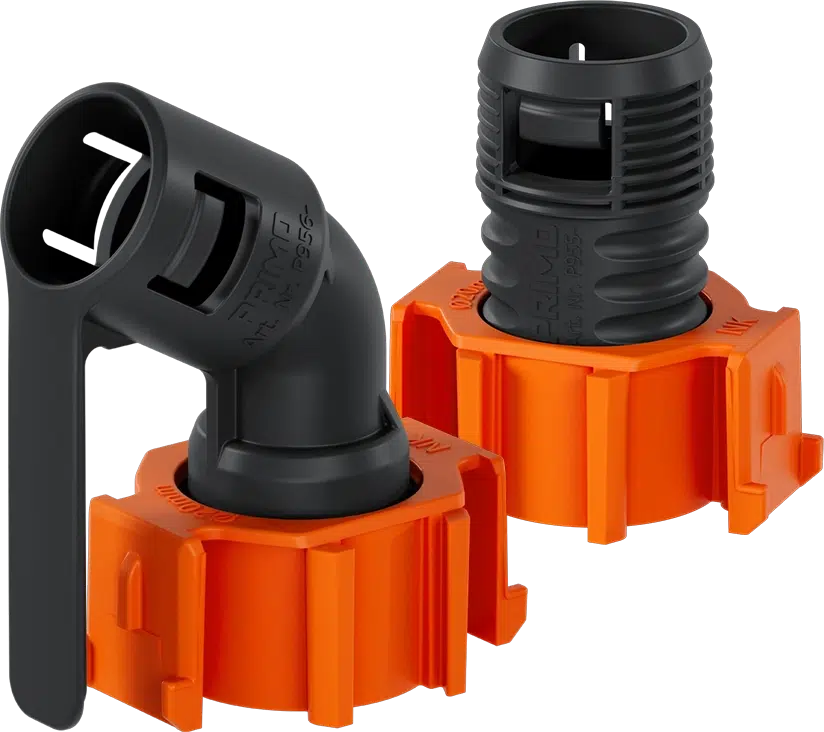

End- und Übergangstülle C20 - C40

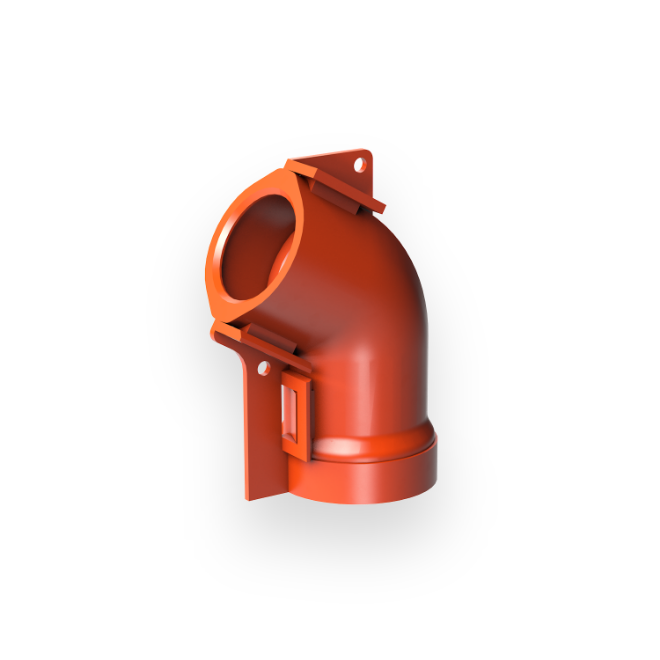

Wand- und Deckenkrümmer C20 - C32
Downloads:
WAND- & DECKENÜBERGÄNGE

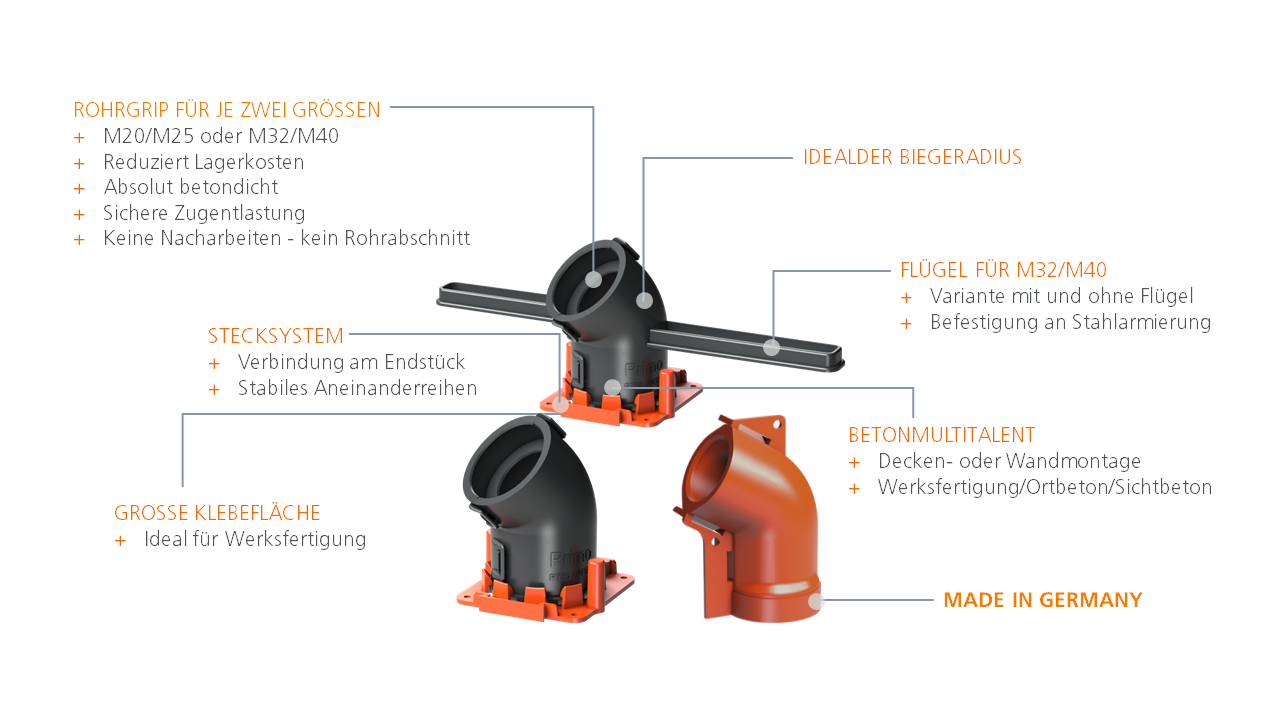

Alle Vorteile auf einem Blick!
Einfache Montage in Decke oder
Wand in wenigen Schritten
1
Einfache Montage auf der Stahlarmierung durch aufsteckbare Flügel.
2
Durch die smarte Bauform ideal für Einbausituationen mit viel Bewehrung.
3
Rohre in beide Enden der Krallmuffe stecken, um diese sicher und stabil miteinander zu verbinden.
1

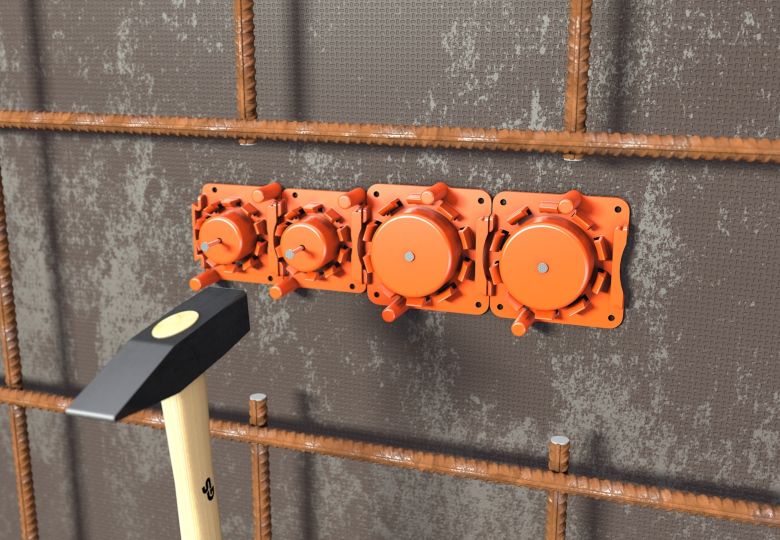

Nagel- und Klebeboden auf die Schalung nageln. Integrierte Nagelfixierung ermöglicht einfache Montage. Durch Stecksystem sind Tüllen und Krümmer beliebig aneinanderreihbar.
2
Bei den Größen C32 und C40 bieten zwei Nagelführungen an der Seite zusätzlichen Halt.
3
Krümmer oder Krallmuffe auf Nagelboden stecken.
4

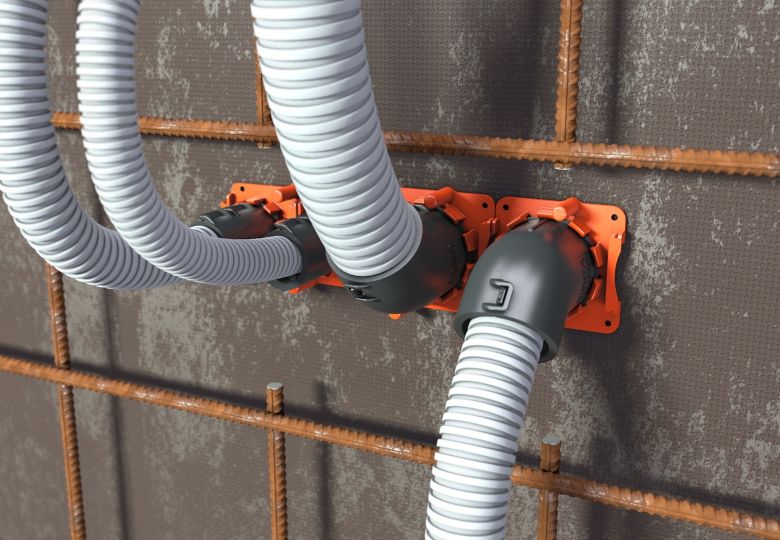

Rohre werkzeuglos einführen. Krümmer bietet idealen Biegeradius nach DIN-Norm.
5

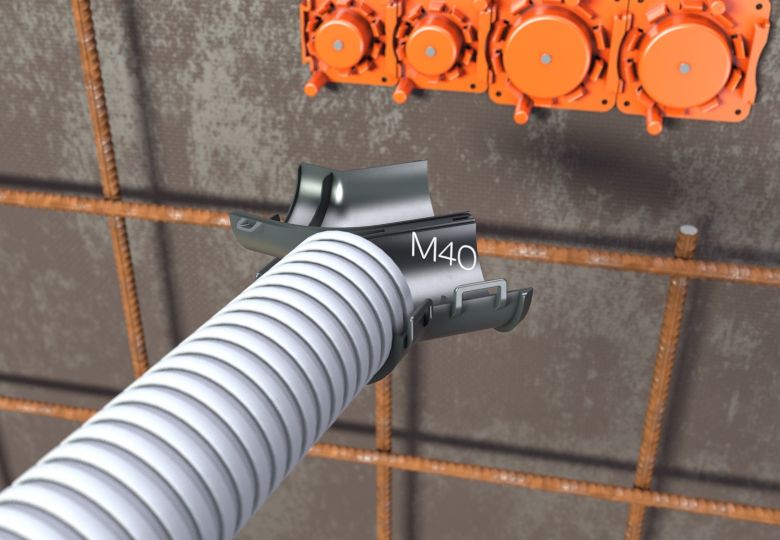

Der Rohrgrip garantiert die sichere Zugentlastung.
6
Zwei Rohrenden in die Krallmuffe einstecken, um diese stabil zu verbinden.
7

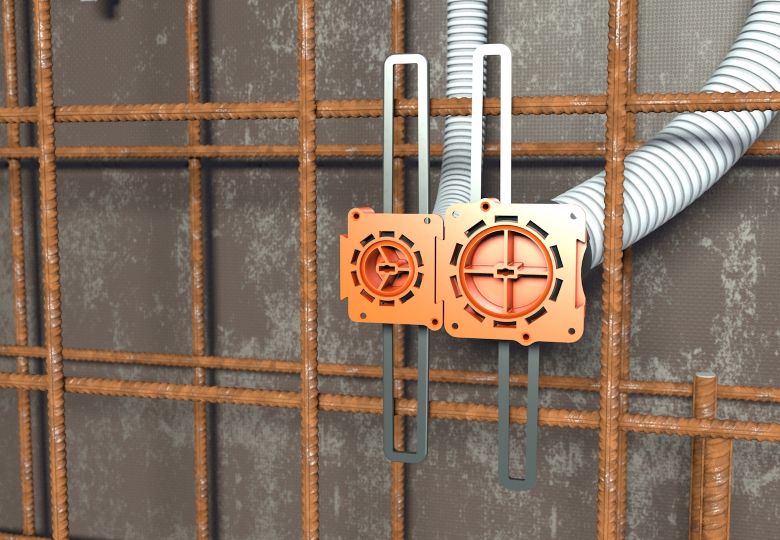

Einfache Montage auf der Stahlarmierung durch aufsteckbare Flügel.
8
Nach der Betonage kann die Öffnung mit einem Schraubenzieher ausgebrochen werden.
9
Weiterführung von Installationsrohren mit sicherer Zugentlastung.
10
Flexibles Einziehen von Rohren aus beiden Richtungen.
11
Einsatz als Wandauslass zur Leitungsführung in Hohldecken.
1
Nagel- und Klebeboden auf die Schalung nageln. Integrierte Nagelfixierung ermöglicht einfache Montage. Durch Stecksystem sind Tüllen und Krümmer beliebig aneinanderreihbar.
2
Bei den Größen C32 und C40 bieten zwei Nagelführungen an der Seite zusätzlichen Halt.
3
Durch niedrige Bauhöhe ideal für Einbausituationen mit viel Bewehrung.
4
Krümmer oder Krallmuffe auf Nagelboden stecken.
5
Rohre werkzeuglos einführen. Krümmer bietet idealen Biegeradius nach DIN-Norm.
6

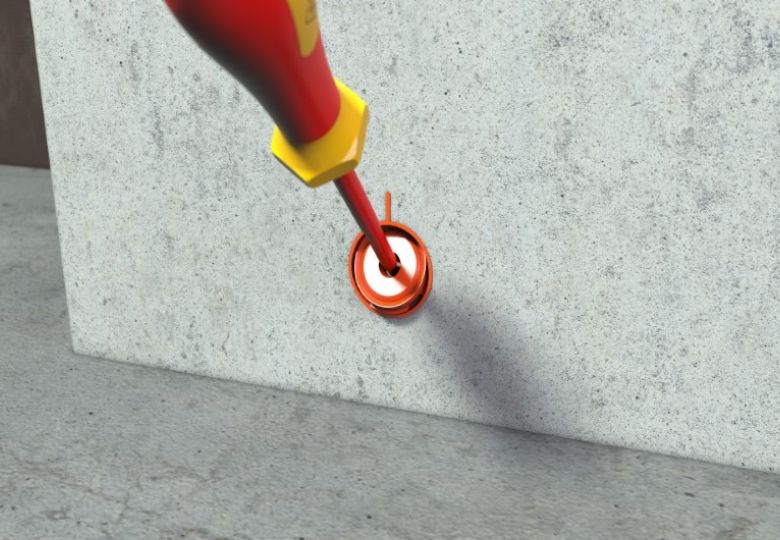

Nach der Betonage kann die Öffnung mit einem Schraubenzieher ausgebrochen werden.
7

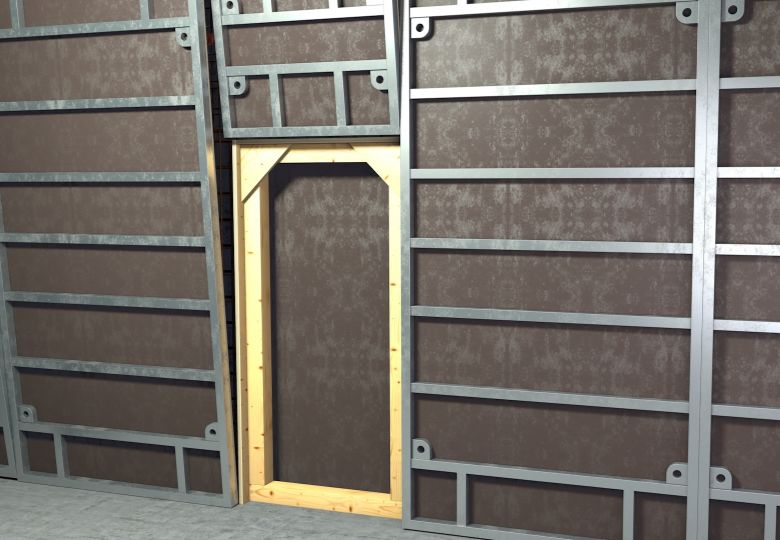

Deckenkrümmer zur Installation in Leichtbauwänden.
8

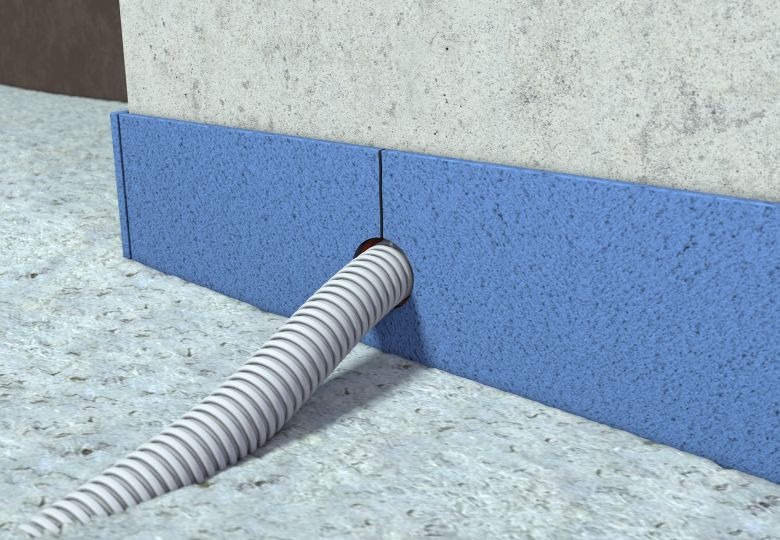

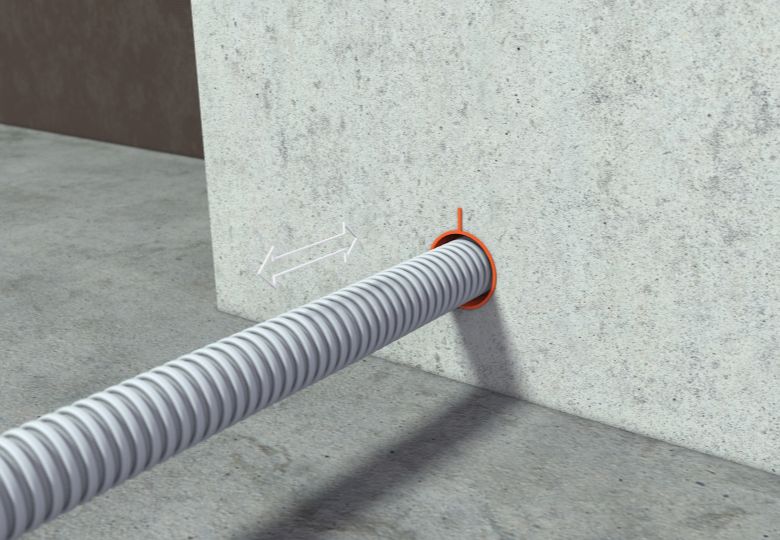

Weiterführung von Installationsrohren mit sicherer Zugentlastung.
9
Integrierte Dübelfunktion zur einfachen Montage von Anbaugeräten.
Zubehör für hochwertige Elektroinstallation im Ortbeton
Flügel
Leerrohre Beton
DAS KÖNNTE SIE AUCH INTERESSIEREN:
Weitere Lösungen für die Betoninstallation
Wie viel Newton halten die Krallmuffen?
Die Krallmuffen halten bis zu 380 N.
Welche Rohre halten die Krallmuffen?
Die Übergänge und Verbinder sorgen dank Rohrgrip-Technologie für eine absolut sichere Zugentlastung – völlig unabhängig davon, welcher Rohr-Hersteller verwendet wird. Eine zusätzliche Fixierung durch Klebeband oder andere Hilfsmittel wie bisher üblich ist nun nicht mehr notwendig.
Wofür ist die Stütze am Krümmer?
Das ist der Stützanker. Er stützt den Krümmer und gibt ihm zusätzliche Stabilität, damit er nicht abbricht.
Kann man die Tüllen und Krümmer / Wand- und Deckenübergänge der C-Serie miteinander kombinieren?
Ja, durch das durchdachte Stecksystem der C-Serie können alle Größen sicher und stabil miteinander kombiniert werden.
Kann nach der Betonage ein Rohr in eine Trockenbauwand weitergeführt werden?
Ja, da unser Ausgangsprodukt eine Krallmuffe ist, ist das Weiterführen kein Problem.
Hält das Rohr sicher?
Ja, dank des Rohrgrips der Wand- und Deckenübergänge ist alles sicher zugentlastet und absolut betondicht.
Halten die Flügel an der C-Serie?
Ja, die Flügel halten an allen Primo Betonprodukten: Membrandosen, Einbaugehäusen, Universalgroßdosen, Tüllen, Krümmern sowie Wand- und Deckenübergängen.
