Uni-Flexx Frontteil für XL 150
Uni-Flexx für die Installation im Sichtdachstuhl
Ein Sichtdachstuhl ist in jedem Holzbau ein optisches Highlight, stellt den Elektriker jedoch vor große Herausforderungen. Leuchten, Lautsprecher oder andere Einbaugeräte konnten bisher nur mit komplizierten Konstruktionen installiert werden. Der Uni-Flexx bietet hierfür nun die optimale Lösung. In Verbindung mit dem Einbaugehäuse XL 150 wird die sichere Installation unter der Isolierung zum Kinderspiel. Überzeugen Sie sich selbst.
Die Innovation für gedämmte Hohldecken in Aktion
Primo XL 150 Uni-Flexx
Für die Installation von Leuchten, Lautsprechern oder anderen Einbaugeräten im Sichtdachstuhl ist lediglich ein 74 mm kleines Loch in der Sichtschalung notwendig. Dieses kann jeder Monteur selbst ohne zusätzliches Spezialwerkzeug bohren. Nachdem das Frontteil dank der Montagelaschen sekundenschnell montiert wurde, wird das Einbaugehäuse XL 150 aufgesteckt. Damit profitieren Sie nun von allen Vorteilen, die die XL-Serie bietet. Unter anderem werkzeuglose Rohreinführung, absolute Betondichte, integrierter Rohrgrip und optimales Thermomanagement. Dank dieser neuwertigen Lösung wurde die Isolierung bei der Installation von Einbaugeräten nicht beschädigt und der Brandschutz ist weiterhin gewährleistet.

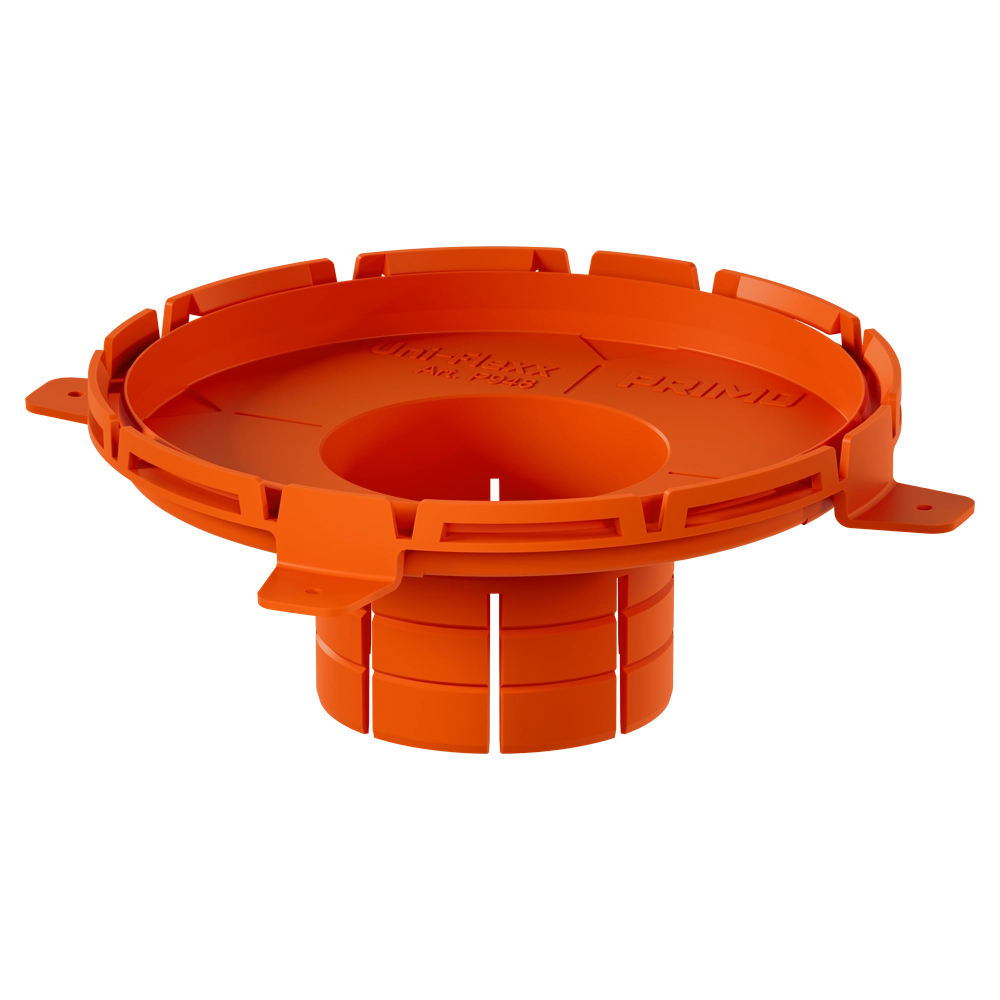

XL 150 Uni-Flexx
74 mm Bohrloch, 68 mm Einbauöffnung,
10 – 50 mm Einbautiefe (stufenweise kürzbar)
Downloads:
Uni-Flexx Frontteil für XL 150

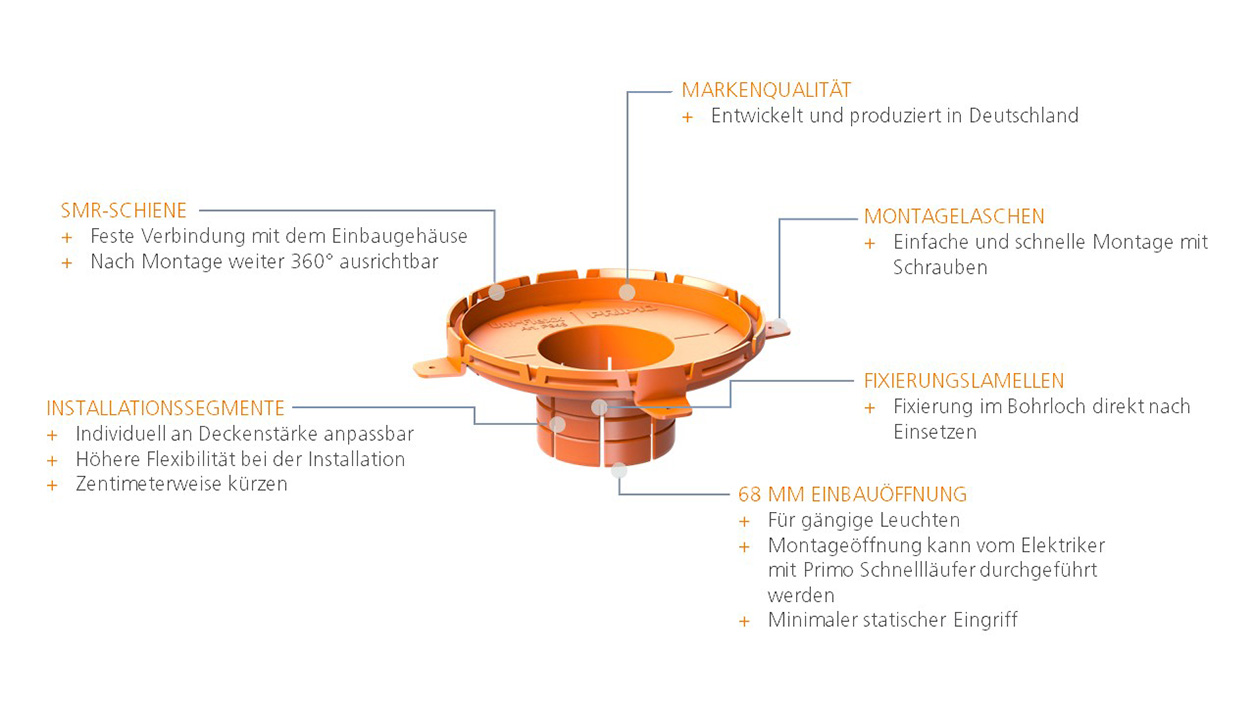

Alle Vorteile auf einem Blick!
Einfache Montage in wenigen Schritten
1
74 mm Bohrung in die Sichtschalung einbringen. Dazu eignet sich eine handelsübliche Lochsäge.
2
Bei Bedarf die Installationssegmente abtrennen, um die Einbautiefe der Deckenstärke anzupassen.
3
Uni-Flexx in das Bohrloch stecken.
4
Uni-Flexx Frontteil wird mit Schrauben auf der Sichtschalung befestigt. Die Montagelaschen dienen als Führung für die Schrauben.
5
Einbaugehäuse XL 150 aufsetzen. Trafotunnel kann optional angebracht werden, um den Klemmraum zu erweitern.
6
Membran mit Cuttermesser öffnen, um Kabel und Rohre einzuführen.
7
Isolierung anbringen.
8
Einbauleuchte oder andere Einbaugeräte von unten anschließen und in die 68 mm Einbauöffnung stecken. Fertig!
9
Installation abschließen.
10
Optimale Luftzirkulation ist durch ideales Thermomanagement im Einbaugehäuse garantiert.
11
Geeignet für Klammern mit Gummierung sowie für Metallklammern mit Spreizlaschen.
12
Einbaugehäuse und Uni-Flexx beschädigen die Isolierung nicht. Damit ist die Energieeffizienz weiter gegeben.
